前言

最近积压了很多稿子,天天被人催稿,知友们提问也特积极,没空写拆机。但是这个,老猿还是想写写的。

今天带来的拆机是一台海尔小超人智风FDD81 1.5匹新一级空调,因篇幅问题,拆机分为内机和外机两部分,今天是外机篇。



小知识:小超人品牌简介

海尔作为中国家电三巨头之一,所生产的家电产品非常多,空调是海尔重点发展的一个领域。海尔不仅推出了卡萨帝高端品牌,同时,还与阿里在2015年推出了「小超人」互联网品牌,主要是针对年轻人喜欢网购而推出的空调品牌,主打年轻人的爱好,具有许多年轻人喜欢的设计。

今天拆机的具体型号是:小超人智风 KFR-35GW/06FDD81XU1 1.5匹 新一级空调。

小超人空调1.5匹新一级变频冷暖两用卧室壁挂机35FDD81

天猫

¥2599.00

去购买

根据电商网站信息,这台空调销售已超过20万套。

这引起了老猿的兴趣,今天就拆开看看,这台空调究竟怎么样?

经过拆解,本猿认为这台空调是一台不错的性价比空调。

因为本猿年龄大,精力有限,写作水平又低下,出文速度很慢,所以近期拆机文章会优先新一级能效的机型,热销机型,不太推荐的机型会文字提及,或附加少量图片。

这里简单写下文章的结构:

前言

声明 & 小知识:空调型号简介及空调选择

外机拆机展示

总结

声明:

拆机费用不菲,还望素质三连,您的支持会鼓励本猿进行更多的拆机。

拆机仅对本次样本负责,您买到手里啥样本猿无法保证。

时间不同,批次不同,同型号空调拆机结果也可能不同,是正常现象。

本猿不是经销商,也不是品牌宣传,不是厂家,不是售后,也不是相关媒体,不是相关行业从业人员。

本猿不是客服,售后问题请找卖家客服,电商平台客服。

全部内容纯原创,笔误难免。

如果有数据或解读错误,可能是测量,笔误,眼花等造成的,并不是本猿故意的,本猿亦不承担任何后果,可以评论区指出错误。

严禁抄袭、洗稿、转载,违者必究!

欢迎拆机投稿或提供素材,我会付费,具体事宜私信联系。

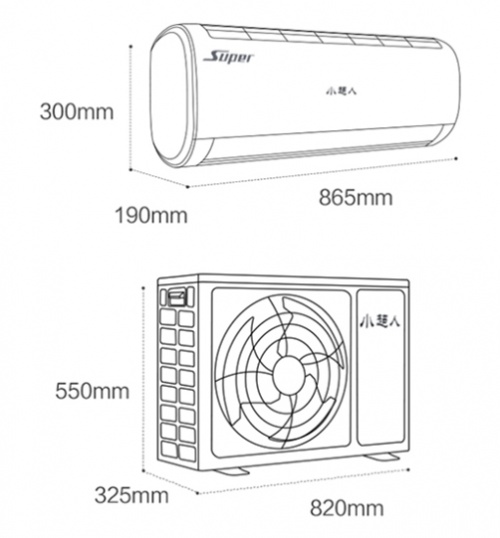

外形与尺寸

电商网页:

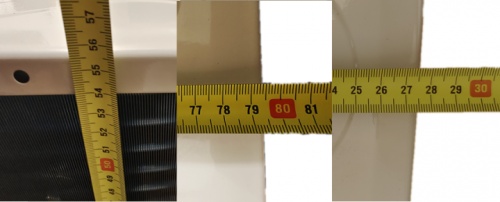

实际测量:550x795(不含阀)x27.5(不包括底角,风扇罩)

产品主要参数:

整机型号:KFR-35GW/06FDD81XU1

室内机型号:KFR-35G/FDD81XU1

室外机型号:KFR-35W/0681X

海尔系空调内外机和整机之间对应关系复杂。

小知识:空调型号简介及空调选择:

K=空调器,F=分体式,R=热泵式,d=电辅热

35 = 3500W,额定制冷量

G = 壁挂式内机,W = 外机,GW = 壁挂式套机

其他的是企业自定

一般额定制冷量7200W算作3匹,5100W = 2匹 ,3500W = 1.5匹,2600W = 1匹。

空调选择可以按照房间面积估算,制冷可以按照每平方米120~150W制冷量估算。不过,因为1P大多数都是从1.5P减配下来的,价格又不是很低,所以通常无需考虑1P,只考虑1.5P,2P,3P即可,特大客厅可以考虑4P,5P(或者安装多台1.5P空调)。

如果有顶层,西晒,朝南,大窗户,自建房保暖差等情况,酌情加大每平米功所需制冷量,不然可能温度降不下来或者降温很慢。

制热的话,保险起见按照最低300W每平米估算。

本文面向普通读者,此处仅为快速估算,专业人士请勿纠结

一个空间请安装一台空调,切忌不要「带」,不然效果很差的。

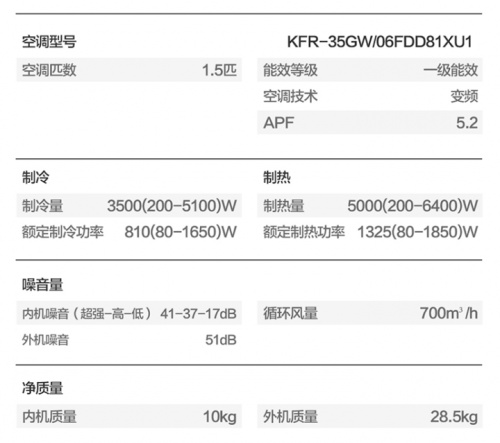

其他参数看截图:

通常没什么特殊原因请选一级能效机型(注意分级总共是5级的),同样一级能效机型里,APF越大越好。

制冷量标识为3500(200-5100)W,表示意思为 额定制冷量(最小制冷量-最大制冷量),选择空调请按照额定制冷量选择。

制热量同理

制冷或制热功率标识对应制冷(制热)功率下的功率。

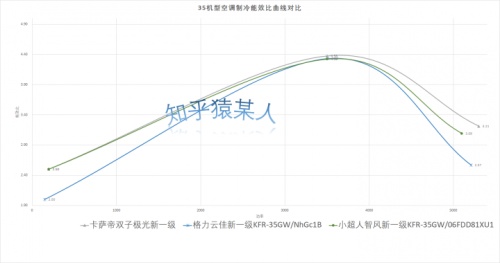

根据上述数据可以做图:

图中数据均来自官网或者电商网页以及拆机等

图中曲线以左右越宽越好,整体越靠上越好。

纠结中间制冷量的,请您提供数据,不要上来就说我的图错了,没意义等

可以看出,卡萨帝双子极光性能比小超人智风要好,额定制冷量能效比高,最大制冷量更大,最大制冷量能效比也略高。

这也是应该的,毕竟卡萨帝是定位高端。

一般以最小制冷量越小越好,最大制冷量和最大制热量越大越好

对应的最小功率越小越好,表示低频性能好。

噪音通常不用看,每个人对噪音感受也不一样,别想着十几分贝,通常家里背景噪音也得30多分贝。

循环风量越大越好,制热时会比较有用,不过对应噪音也会大。循环风量大,意味着室内空气循环速度快,所以制冷制热效果也会越好。不过通常制冷在温度到达后风扇会低速运行维持。制热时,由于热空气上升,所以通常设定风朝下吹,需要较大风力才可以把热空气送到低处。

内机,外机质量通常越重越好。一般内机越重,通常意味着功能越多。外机越重,通常意味着配置更好,制冷,制热性能越有保障。不过这只是一个粗糙的快速评估,不代表实际情况。

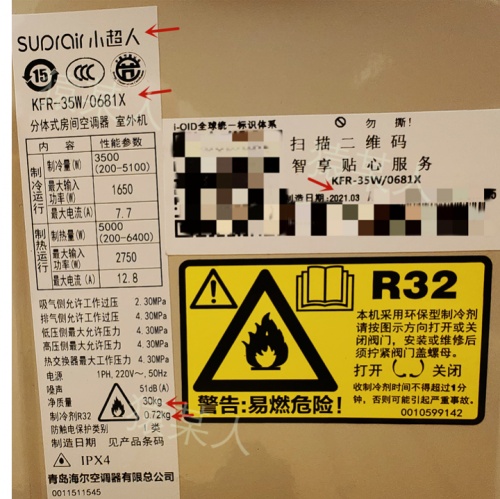

铭牌信息:

从这里能看到:

外机型号:KFR-35W/0681X

K = 空调器,F = 分体式 ,R = 热泵式,W=外机 ,其他是厂家自定义,就老猿所知,1代表1级能效。

制造日期:2021年3月

冷媒及充注量:R32/720g

一般以充注量大为好,说明系统换热器比较大。720g属于业内中等水准,考虑到本机定位为性价比机型,正常。

现在大多数空调都是R32冷媒,未来会转向R290 有些高价空调拿R32冷媒当优点来说,这..............

关于冷媒更多知识看这里:猿某人:空调冷媒R22,R410A,R32,R290的区别和选择

制造商:青岛海尔空调器有限总公司

防水等级:IPX4

IPX电子测量仪器的防水等级,IPX4是防溅型代表受任意方向的水飞溅无有害的影响。

翻译成人话就是不怕下雨,但你别把机器泡水里工作

防触电类别:I类

就是有地线,使易触及的导电部件在基本绝缘损坏时不会带电,可以防止触电

其他主要参数电商网站上有,不重复了。

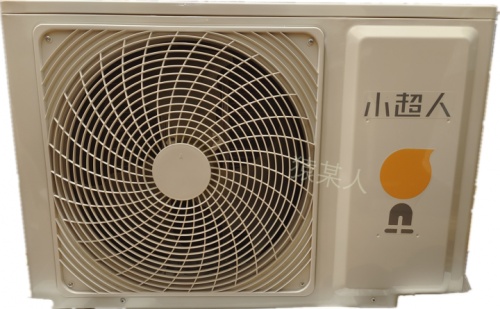

正面外观

风扇罩可以直接拆卸,螺旋形导流可以让风吹的更顺畅。

右侧有文字和图型logo。

漆膜厚度

随意找了些地方测量,可以看出喷涂比较均匀

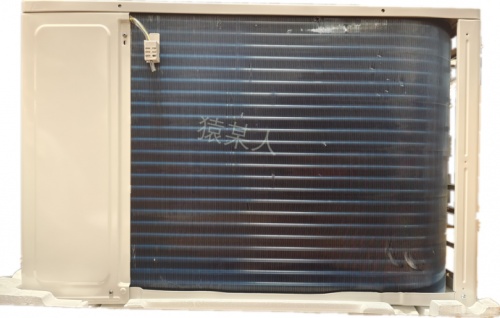

背面外观

时下特别流行的「极为先进的裸背式」。

不必纠结此事,现在很多空调都是这样的,只有不多的型号才有后面的防护。 翅片少量倒伏是不好看,但并不影响使用。

左上是「环温传感器」,翻译成人话就是测量户外温度。空调外机是从后向前吹风的,所以这里检测的就是进风温度,环境温度。

空调制冷时,向前吹热风

空调制热时,向前吹冷风

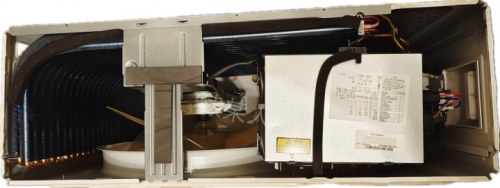

拆机顶视图

拧下4颗螺钉,就可以打开上盖。可以看到是双排换热器,电路板横置,电路板盒上面是金属防火板,并贴有电路原理图,便于将来检修。

图中可以看到这个电路是兼容三种电机的,实际安装的是5线直流电机。

换热器和风扇电机支架上,纵向支撑板上的海绵是减震作用,有些三级能效机连这个也会省掉。

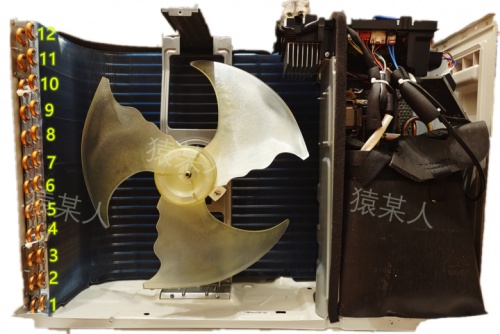

拆机正面图:

拆下3颗螺钉后,可以拿下正面盖板,露出换热器,风扇等

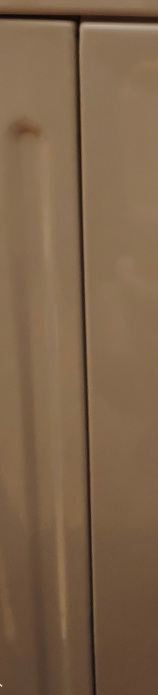

这机器钣金做的很棒,侧面接缝非常整齐,所用螺丝也很少。

如图可见是双排换热器,每排有12对管,所以共有48根管。风扇后缘形状有特殊处理,可以减少风噪。

保温棉看起来很厚重。

图中有彩蛋,发现的请写在评论区。

目前1.5匹新一级能效机外机换热器大概有这么几种情况:

双排12对管

1.6排,每排12对管

单排粗管,10对管

老猿认为双排12对管更好。

换热器测量:

换热器是空调非常重要的部件,俗称「两器」,也就是蒸发器(内机)和冷凝器(外机)。一般是由铝翅片和铜管构成。随着成本提高,目前这个换热器有越做越小的趋势,美其名曰:「优化」。

未来很可能用铝和铝管(汽车空调已经基本都是铝管了)。

一般来说,空调换热器属于强制对流的,就是还需要轴流风机(外机,或方柜机内机)和贯流风扇(内机)进行强制通风。

通常,换热器面积越大越好。铝翅片以做过亲水的为好(目前基本都是),换热效果以上面有冲孔的为好,不过容易积灰。直排的换热效果略差,不过胜在不容易积灰,长期使用衰减少。

铜管越多越好。常见的是7mm铜管,有部分厂商在内机用5mm铜管,可以减小内机尺寸,但是对焊接要求比较高。老猿也见过外机用5mm的,不过很少。

国有品牌里,亲水铝箔美的系是金色,其他家一般是蓝色。根据美的自己的说法,金色的更好。

两器的成本很高,是空调减配的重点目标

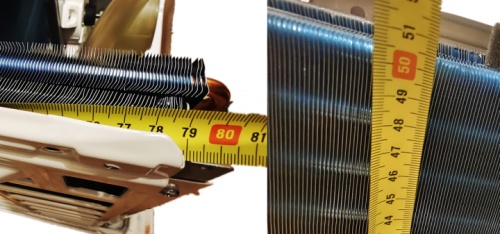

换热器长度高度测量

同样都是双排,其实也不太一样,主要是长度不同,高度大家基本都一样。

如图可见,长度是大概79.5cm,因为是手工测量,所以有一定的误差。

这个尺寸在目前1.5匹新一级空调中属于中等水平,好于1.6排和长度大概70的小双排。

所以管路总长是:0.795 x 12 x 2 x 2 = 38.16米。

同等功率,同等能效等级机型里,中等偏上吧。 有不少卖3000或更多的的机型也差不多这个数字

为什么老猿反复提到这些高度,长度呢?

换热器面积越大,空调外机散热能力越强,通常性能也会越好,但随之而来的是成本提高。

换热器面积小了,也不一定能效达不到:

可以靠风吹,这意味着噪音大,风扇转速高也耗电,也更容易积灰。

提高压缩机转速,这也意味着噪音大。

也有些其他办法

总的来说,增加换热器面积,是比较稳定靠谱的提高能效的办法,缺点也很明显,成本高

空调用久了,外机都会积灰的,更大的散热面积,意味效率衰减比较少。

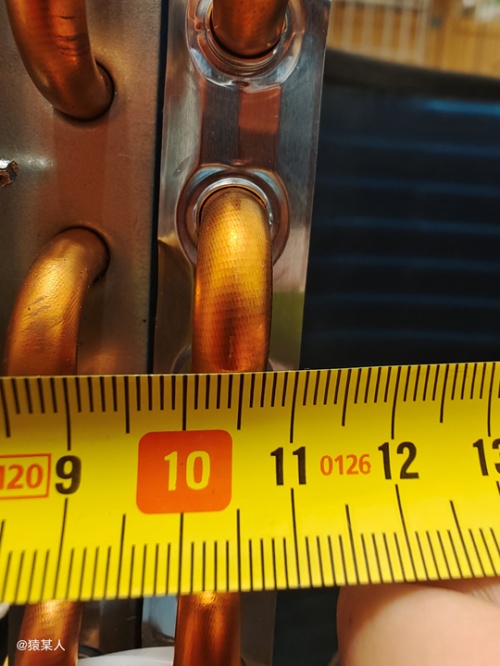

管径测量:

拆了快300台空调了,管径也都差不多,无论哪个品牌,就那么几种,所以大概比划下得了。

7mm的管子,常规尺寸。

用卡尺的话,不同角度数值都不同,因为这里管子被弯了,不同角度就不一样。但又没有其他地方可以上卡尺,也只好如此。

主要配件

外机容易看到的配件,除了换热器,还有:

风扇,通常功率越大越好,直径越大越好。直径大的显然费料,成本高,但是同样风速噪音低。有些厂家会做动平衡,也有些是靠精准的模具和筛选。材质方面,玻纤的更好。

风扇电机,以塑封,直流为好,铜线就别想了,现在都是铝线。可以留意安装减震方式,也有些厂家靠风扇自身减震能力。

节流器件,以电子膨胀阀为好,就是贵。现在很多机型都缩水为节流短管或者毛细管。

四通阀,切换制冷制热的器件,单冷机型没有这个。但是单冷机型销量小,未必便宜。

压缩机,空调的核心。

风扇:

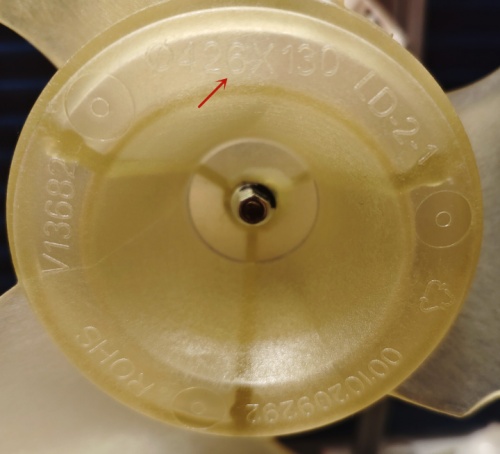

图中可见风扇尺寸是426mm,属于海尔系1.5匹新一级空调常规尺寸。通常,风扇直径越大越好,噪音会小一些。

另外有RoHS认证(不含6种有害物质,欧洲认证),还可以看出材质相当不错,透明料。

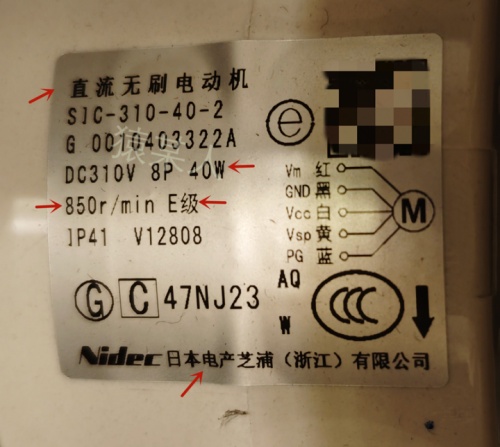

外机轴流风扇电机:

如图可见,是日本电产芝浦电机,5线直流电机,功率40W,转速是850转/分钟。

一般认为日本电产芝浦电机品质比较好

5线电机控制更精准些,驱动器内置,电路版简单些。 40W是同等级别空调里偏大的。

E级表示耐高温等级是最高允许120℃。

防护等级IP41意思是防止固体异物进入的等级为4级,防止进水的等级为1级

可防止1mm固体异物进入,和水滴滴落

嗯,工作电压310V,所以,注意安全哦!

节流器件

电子膨胀阀是热泵式空调的节流装置的一种,一般来说,从效果上说,电子膨胀阀好于毛细管,但是成本远高于毛细管。如果空调减配,这也是减配点之一。

小知识:

变频空调在运转符合发生变化(如环境温度、设定温度发生变化等)时,压缩机频率会相应变化,所需要的冷媒流量也会相应变化。电子膨胀阀通过调节开度能确保空调在任何负载条件下都具有适当的冷媒流量,保证空调高效节能的运转。

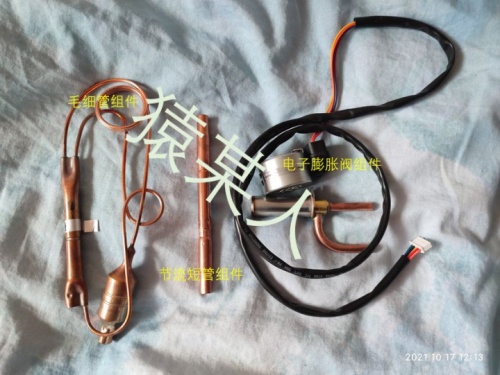

关于节流器件更多的对比看下面卡片:

猿某人:【老猿说空调】电子膨胀阀,毛细管到底长啥样,二代毛细管又是什么东东?节流短管是什么?zhuanlan.zhihu.com

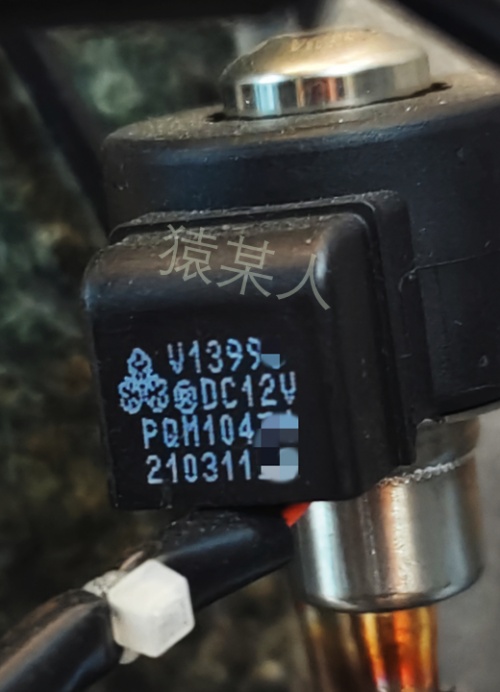

图中可见,本空调使用的是三花电子膨胀阀。三花,盾安都是常见的电子膨胀阀品牌,厂家也经常混用,质量都满足要求。

http://www.broad-ocean.com/zh-CN/introduce.html

注意,目前有些1.5匹新一级能效空调不采用电子膨胀阀,不建议购买这种空调。

四通阀

四通阀是空调用于转换制冷制热的装置,常见品牌有三花,盾安,港利等,这些品牌都靠谱,并无好坏之分,厂家也经常混用,图中是盾安牌。

盾安简介:

http://www.dunan.net/col/col112/index.html#about1

压缩机:

压缩机可以说是空调核心中的核心,经常被形象地称之为「空调的心脏」。

如图可见,这台空调使用的是海立牌压缩机,型号是:GSD102RKQA6JT6B,排量10.2cc,转数是1000-7200转每分钟,额定功率下是3450转每分钟。

http://www.highly.cc/About.html

海立是1.5匹空调中常见的品牌之一。

称重:

又到了喜闻乐见的称重环节,有些机器在这个环节下会暴露。

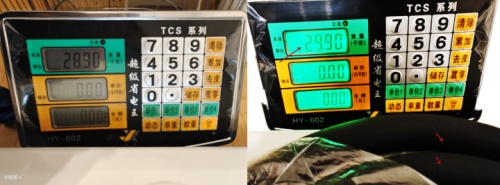

如图,不带连接管称重28.9kg,带上是29.9kg。

基本与标称符合,属于业内中等偏上水准。

外机配置总结:

海尔小超人智风FDD81空调外机配置属于业内中等偏上,主要配件均为业内一线品牌:

三花电子膨胀阀,而不是毛细管

盾安四通阀

风扇电机采用口碑不错的芝浦40W 5线电机

压缩机是海立10.2cc排量的压缩机

考虑到其售价,这是一台性价比不错的空调。

小超人空调1.5匹新一级变频冷暖两用卧室壁挂机35FDD81

天猫

¥2599.00

去购买

外机配置是保障空调基本能力的基础,而内机则主要完成空调的各种功能。

或者说,外机主要负责出力干活 而内机负责貌美如花和各种功能实现。

通常同厂家的不同档次的空调外机差异并不会太大,空调的价格更多的会在内机差异上体现。

接下来还有内机拆机,关注 @猿某人 防走失。
